在現代制造業中，產品從研發到量產需經歷多輪嚴苛測試，其中 “振動可靠性測試" 是驗證產品在運輸、使用過程中抗干擾能力的關鍵環節。據《中國可靠性工程發展報告》顯示，采用高精度振動測試設備的企業，其產品售后故障率可降低 40% 以上。電磁式振動臺作為當前主流的高精度振動測試設備，憑借寬頻率范圍、多波形輸出、高控制精度的優勢，已成為電子、汽車、航空航天等高級制造領域的 “測試利器"。本文將從技術原理、測試關鍵環節、行業應用案例及技術升級方向，全面剖析電磁式振動臺測試產品的核心技術。

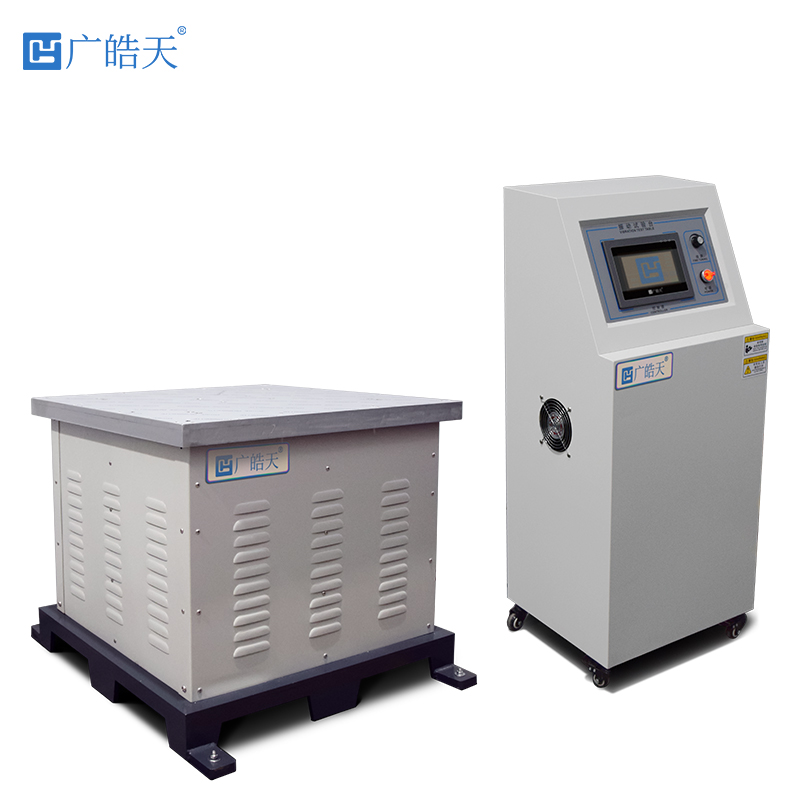

一、電磁式振動臺的技術原理與核心組件
電磁式振動臺的工作原理源于 “安培力定律"：當載流導體處于恒定磁場中時，導體會受到與電流方向、磁場方向垂直的作用力，該作用力帶動工作臺產生往復振動。與機械式振動臺相比，其核心優勢在于通過電磁驅動實現 “無機械接觸式振動"，避免了機械傳動帶來的摩擦損耗與精度偏差，可實現從 5Hz 到 3000Hz 的寬頻率覆蓋，部分高級設備甚至能達到 10000Hz，滿足高頻振動測試需求。

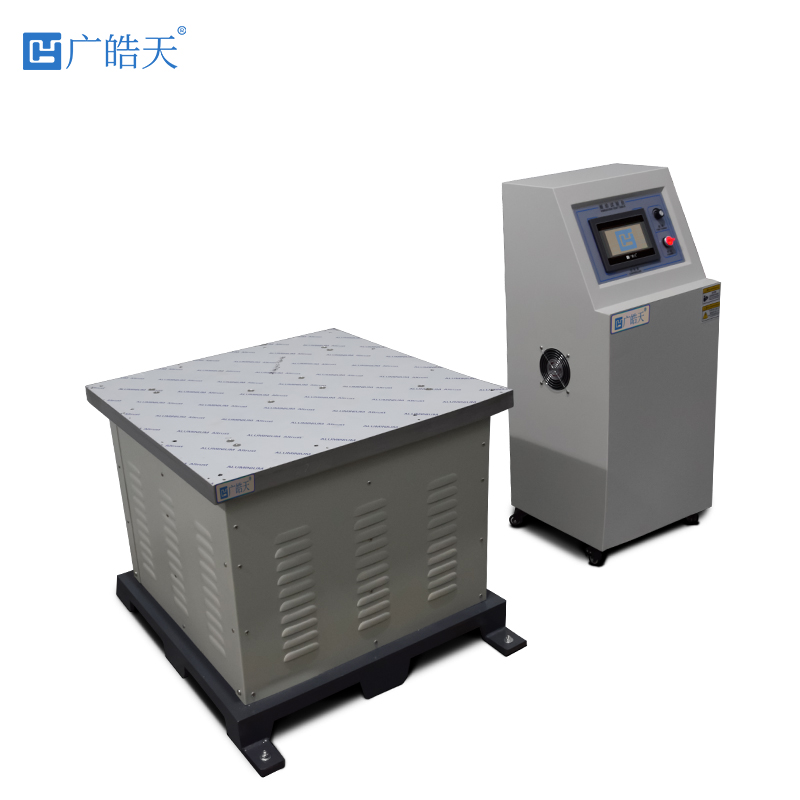

（一）核心組件與功能分工
磁路系統：作為振動臺的 “動力源"，磁路系統由永磁體（或勵磁線圈）、導磁體組成，需產生均勻且穩定的磁場。當前主流設備采用 “稀土永磁體 + U 型導磁結構"，稀土永磁體（如釹鐵硼）的剩磁可達 1.4T 以上，能在氣隙中形成高強度磁場，且無需持續通入勵磁電流，降低能耗的同時減少發熱。氣隙間距是關鍵設計參數，通?？刂圃?10-20mm，需保證磁場均勻度偏差≤5%，否則會導致工作臺振動幅值不均。
動圈與工作臺：動圈是電磁式振動臺的 “執行部件"，由漆包銅線繞制而成，固定在工作臺下方并懸浮于磁路系統的氣隙中。當交變電流通入動圈時，動圈在磁場中產生周期性安培力，帶動工作臺上下（或水平）振動。動圈的設計需兼顧 “剛性" 與 “輕量化"：剛性不足會導致高頻振動時產生形變，影響測試精度；重量過大則會降低振動響應速度。因此，動圈多采用 “鋁骨架 + 多股漆包線" 結構，骨架厚度控制在 2-3mm，確保在 1000Hz 以上高頻振動時仍保持穩定。工作臺需具備高平面度（平面度誤差?。┡c高剛性，表面開設均勻螺孔用于固定測試樣品，部分設備還會在工作臺內部嵌入溫度傳感器，實時監測振動過程中樣品的溫度變化。
導向機構：為保證工作臺振動時僅沿設定方向運動（如垂直 Z 軸、水平 X/Y 軸），需配備導向機構。主流設計采用 “直線軸承 + 導向柱" 結構，直線軸承的徑向跳動誤差小，導向柱采用淬火不銹鋼材質，表面粗糙度 Ra≤0.4μm，可有效限制工作臺的橫向位移，確保振動方向偏差≤1%。部分高精度設備還會采用 “空氣彈簧導向"，通過壓縮空氣形成彈性支撐，進一步減少導向機構的摩擦阻力，提升高頻振動時的響應速度。
閉環控制系統：作為振動臺的 “大腦"，閉環控制系統決定了測試精度。系統由傳感器、信號調理模塊、控制器、功率放大器組成：加速度傳感器（或位移傳感器）安裝在工作臺上，實時采集振動參數（如加速度、位移、速度），經信號調理模塊濾波、放大后傳輸至控制器；控制器采用 “PID+Feedforward（前饋）" 復合控制算法，將實測參數與預設的 “目標振動譜" 對比，計算偏差后生成控制信號；功率放大器將控制信號放大為高功率交變電流，通入動圈驅動工作臺調整振動狀態。當前先進的控制系統可實現 “參數自適應調整"，例如當測試樣品重量變化時，系統能自動修正功率輸出，確保振動幅值穩定，控制精度可達 ±2%，遠高于機械式振動臺的 ±10%。
（二）振動波形的生成與控制
電磁式振動臺的核心優勢之一是可生成多種振動波形，滿足不同測試場景需求，常見波形包括：
波形控制的關鍵在于 “信號源生成精度" 與 “功率放大線性度"。控制器需采用高精度 D/A 轉換器（分辨率≥16 位）生成波形信號，功率放大器的線性度誤差≤3%，避免信號失真導致測試結果偏差。例如在隨機波測試中，若功率放大器線性度不足，會導致高頻段振動能量衰減，無法真實復現實際環境中的高頻沖擊。

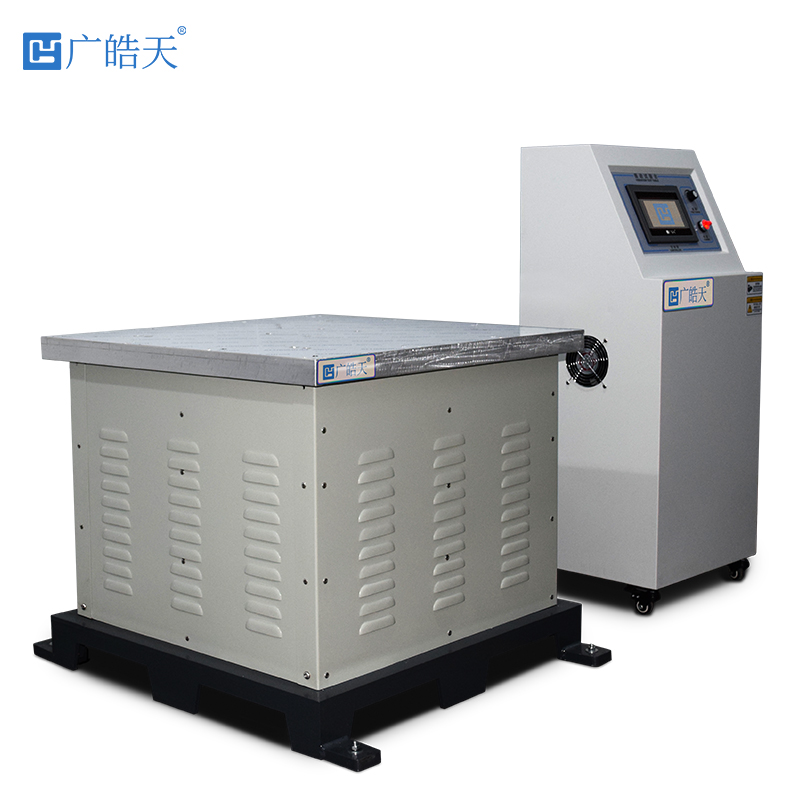

二、電磁式振動臺測試產品的關鍵環節與注意事項
采用電磁式振動臺測試產品并非簡單的 “開機運行"，需經過樣品固定、參數設定、測試監控、數據分析四個關鍵環節，每個環節的操作規范直接影響測試結果的準確性與可靠性。
（一）樣品固定：避免 “虛假振動" 與 “過度約束"
樣品固定是振動測試的 “基礎環節"，若固定不當，會導致 “樣品與工作臺振動不同步"（虛假振動）或 “樣品局部應力集中"（過度約束），影響測試有效性。
固定方式選擇：根據樣品重量與形狀選擇合適的固定方式：小型樣品（如電子元器件、手機）采用 “螺栓固定 + 橡膠墊片"，橡膠墊片硬度需根據振動頻率調整（高頻振動選硬度 60-80 Shore A，低頻選 40-60 Shore A），避免墊片共振影響測試；大型樣品（如汽車儀表盤、服務器機箱）采用 “定制工裝 + 快速夾具"，工裝需與樣品底部全面貼合，接觸面積≥80%，確保振動能量均勻傳遞。
固定扭矩控制：螺栓固定時需使用扭矩扳手，按樣品材質設定扭矩值。例如鋁合金樣品的螺栓扭矩控制在 5-8N?m，鋼質樣品控制在 10-15N?m，扭矩過大易導致樣品變形，過小則會出現松動，產生額外振動噪聲。
預振動驗證：固定完成后需進行 “預振動測試"（通常以 5-50Hz 掃頻，加速度 1g），通過激光測振儀監測樣品表面各點的振動幅值，若某點幅值偏差超過 10%，需重新調整固定方式，排除虛假振動。
（二）參數設定：匹配實際應用場景
參數設定需基于產品的實際應用場景，參考相關行業標準，避免 “過度測試"（導致樣品不必要損壞）或 “測試不足"（無法暴露潛在問題）。
頻率范圍：需覆蓋產品運輸、使用過程中的主要振動頻率。例如：
加速度與持續時間：加速度反映振動強度，需根據產品重量與標準要求設定。例如：
波形選擇：單一環境用正弦波或隨機波，復合環境用 “正弦 + 隨機" 疊加波。例如測試新能源汽車電池包時，需模擬 “公路運輸隨機振動（10-50Hz）+ 充電時的高頻振動（500-1000Hz）"，采用疊加波形可更真實復現實際工況。
（三）測試監控與數據采集
測試過程中需實時監控樣品狀態與振動參數，避免意外情況導致測試失效。
狀態監控：通過高速攝像機（幀率≥1000fps）觀察樣品外觀變化，如外殼開裂、部件脫落；對電子類樣品，需連接示波器、萬用表監測電路信號，如電壓波動、信號中斷。部分高級設備支持 “溫度 - 振動同步監控"，在工作臺周圍布置熱電偶，實時記錄樣品溫度變化，分析振動與溫度的耦合影響。
數據采集：采用數據采集卡（采樣率≥100kHz）記錄振動參數，包括加速度 - 時間曲線、頻率 - 幅值曲線、PSD 譜圖等。數據存儲需滿足 “可追溯性"，每個測試樣品對應測試編號，記錄測試時間、操作人員、設備參數等信息，便于后續數據分析與問題追溯。
