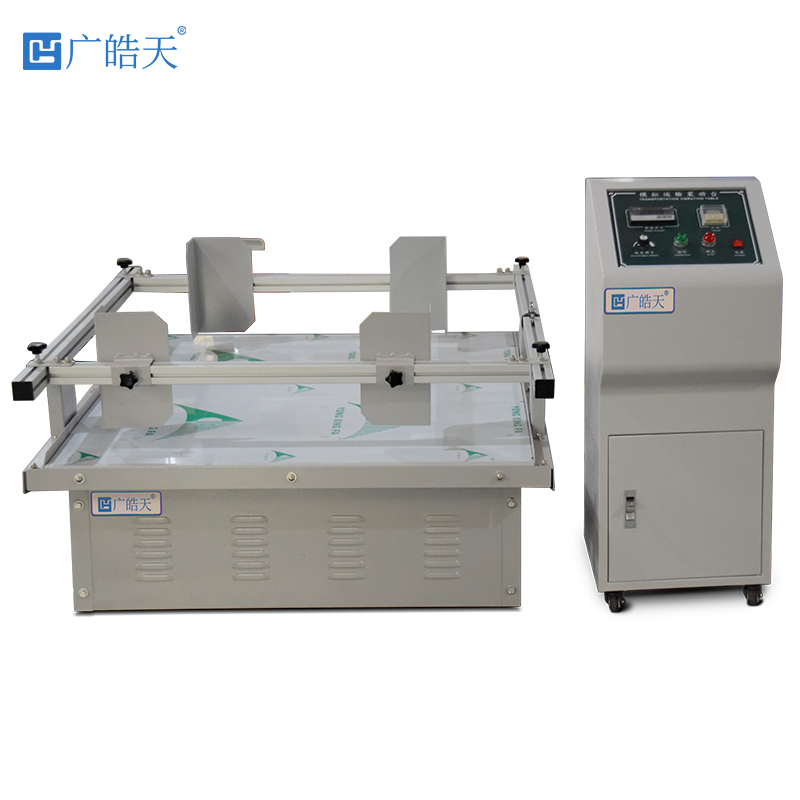

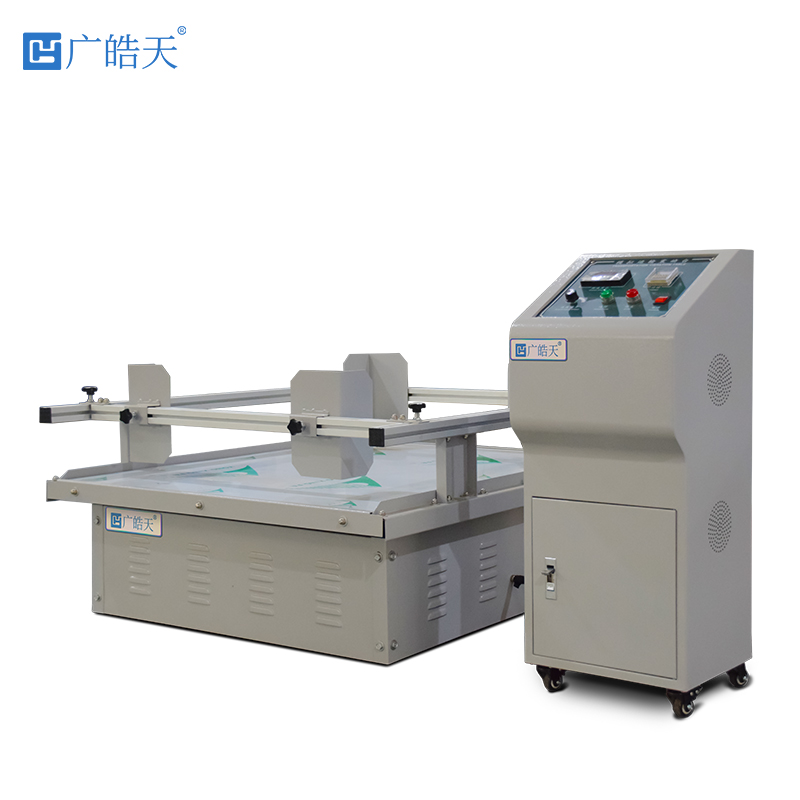

模擬運輸振動臺工作原理
模擬運輸振動臺主要通過機械驅動、振動控制、傳感器反饋等多系統協同運作來模擬振動環境。其核心機械結構由振動輸出與承載系統構成。振動臺臺面多采用高強度鋁合金、鋼材等材質打造，表面平整且剛性，確保振動能均勻傳遞至被測空調。臺面預設螺紋孔或 T 型槽，便于穩固安裝空調或適配夾具，防止測試中發生位移。支撐與導向系統借助高精度直線導軌或滾輪支撐臺面，將橫向位移減至最小，保證振動方向（垂直 / 水平）的精準性；底部安裝彈簧、橡膠墊等減震底座，隔離振動臺對地面的影響，避免外部干擾因素介入測試。
驅動系統是產生振動能量的關鍵。常見的電動式振動臺利用電磁感應原理，勵磁線圈生成磁場，通入交變電流的動圈（與臺面相連）受洛倫茲力作用，帶動臺面往復振動，頻率范圍可寬至 1Hz - 2000Hz+，波形精度高，契合高頻正弦或隨機振動測試需求。液壓式振動臺則由液壓泵輸出高壓油，經伺服閥控制油液流向，推動液壓缸活塞運動，進而驅動臺面振動，其低頻性能優良（0.1Hz - 100Hz），能產生數噸至數十噸大推力，適用于大型空調設備測試，不過噪聲較大且維護復雜。
控制系統承擔著精準調節振動參數的重任。信號發生器與控制器可生成正弦波（模擬車輛勻速行駛振動）、隨機波（模擬復雜路面隨機振動）、沖擊波（模擬顛簸或碰撞）等多種振動波形，并能靈活設置頻率（Hz）、振幅（mm 或 g）、振動時間、循環次數等關鍵參數?？刂品绞郊劝ㄍㄟ^預設程序自動調節的 PLC 或單片機控制，適用于 ISO 16750、ASTM D4169 等標準化測試，也有借助 LabVIEW、DASYLab 等專用軟件實時監控并調整參數、支持自定義波形編輯的計算機軟件控制。閉環反饋系統通過安裝在臺面的加速度傳感器（壓電式或壓阻式）實時采集振動加速度數據，位移傳感器（激光或光柵式）監測臺面振幅，將采集數據反饋至控制器與設定值比對，偏差一旦出現，即刻調整驅動信號，形成閉環控制，將誤差精準控制在 ±5% 以內。
基于模擬運輸振動臺的空調測試流程
測試準備
從空調生產批次中隨機抽取多臺具有代表性的樣品。對空調外觀進行細致檢查，查看外殼有無裂縫、劃痕、變形，各部件連接是否緊密，確保表面無明顯缺陷。使用清潔軟刷、超聲清洗裝置配合有機溶劑，清除空調表面油污、灰塵等雜質，保證振動臺產生的振動能均勻作用于空調表面。對于具備智能功能的空調，連接好相應電路，在內部關鍵部位（如壓縮機、蒸發器、電路板附近）布設高精度加速度傳感器（精度 ±0.01g）與應變片，用于實時監測測試過程中空調內部結構的振動響應與應力變化。
在測試前，開啟模擬運輸振動臺進行預熱和自檢，確保設備各項功能正常運行。對振動臺的驅動系統、控制系統、傳感器等關鍵部件進行校準和檢查，保證測量數據的準確性和振動輸出的穩定性。依據空調的尺寸、重量及預期運輸場景，選擇適配的夾具與固定方式，將空調穩固安裝在振動臺臺面，調整好角度和位置，避免因安裝不當導致測試結果偏差。
測試執行
根據空調目標市場的主要運輸方式（公路、鐵路、航空等）及常見路況，參照相關國際國內標準（如 ISTA 國際安全運輸協會標準、ASTM 美國材料與試驗協會標準），設定模擬運輸振動臺的參數。若模擬公路運輸，一般設置頻率范圍在 5Hz - 50Hz（模擬車輛行駛時發動機振動、路面顛簸等），振幅 0.5mm - 5mm（依據不同路況嚴重程度），隨機振動持續時間 2 - 4 小時；模擬航空運輸時，頻率可能提升至 50Hz - 200Hz（模擬飛機發動機高頻振動、氣流顛簸），加速度 0.5g - 2g，測試時長 1 - 2 小時。同時，根據實際運輸中空調可能的擺放姿態，調整振動臺振動方向，進行垂直、水平多方向測試。
測試開始后，利用高速攝像機以每秒 200 幀以上的速度實時記錄空調外觀變化，捕捉可能出現的外殼變形、零部件松動、面板開合異常等情況。通過數據采集系統，以 1kHz 以上的采樣頻率實時監測加速度傳感器、應變片傳輸?shù)臄?shù)據，分析空調內部結構在振動過程中的振動響應特性，如是否出現共振頻率（此時結構振動響應異常劇烈，可能導致零部件損壞）。每隔一定時間（如 15 分鐘），對空調進行功能性測試，開啟制冷制熱功能，檢查溫度調節能力、風速控制、噪音水平等指標，判斷振動是否影響空調正常運行。振動臺的控制系統實時存儲振動參數（頻率、振幅、加速度等）變化曲線，以便后續分析。
結果評估
測試結束后，再次對空調進行全面外觀檢查，仔細查看外殼是否新增裂紋、變形，零部件（如螺絲、面板卡扣）有無松動、脫落，空調內部管路是否出現位移、磨損。對于外觀有損傷的部位，使用量具精確測量損傷尺寸，詳細記錄位置與程度。對布設的加速度傳感器、應變片數據進行深度分析，繪制振動響應頻譜圖，確定空調各部件在測試過程中的最大振動加速度、應力集中區域及共振頻率范圍。若最大振動加速度超出設計承受范圍，或應力集中區域出現明顯結構損傷，表明空調結構強度需優化。
對空調進行全面功能性測試，對比測試前后制冷制熱效果、能耗、噪音等關鍵性能指標變化。若制冷制熱能力衰減超過 10%，或噪音提升 5dB (A) 以上，說明振動對空調內部制冷制熱系統、電機等核心部件造成影響，需深入排查原因。對于測試中出現功能異?；蛐阅車?yán)重下降的空調，拆解進行內部檢查，查看壓縮機、蒸發器、冷凝器、電路板等部件是否有損壞，如壓縮機內部活塞磨損、電路板焊點開裂等，根據損壞情況針對性改進設計與生產工藝。
