隨著新能源汽車產業的快速發展，充電樁作為核心配套設施，需在高溫、低溫、濕熱、粉塵等復雜環境下長期穩定運行。步入式大型試驗箱憑借其超大容積、精準環境模擬能力，成為測試充電樁全工況耐使用性的關鍵設備。本文將從測試原理、核心流程、關鍵項目及結果應用等方面，詳細解析步入式大型試驗箱如何為充電樁耐使用性提供科學檢測依據。
一、測試原理與設備特性：匹配充電樁全尺寸與復雜環境需求

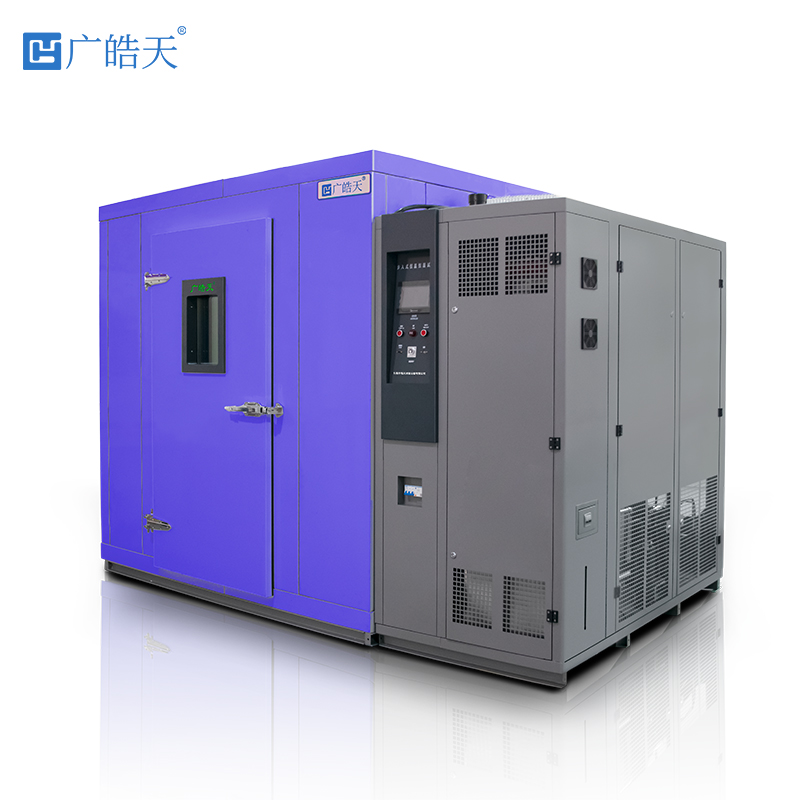

步入式大型試驗箱的核心優勢在于其可定制化的超大測試空間，常規容積為 20 - 100m3，部分特殊型號可擴展至 200m3 以上，能完整容納直流快充樁、交流慢充樁等不同規格的充電樁整機，包括充電槍、電纜、控制模塊等關鍵組件，避免因樣品拆分測試導致的性能偏差。
在環境模擬能力上，設備可實現 -40℃至 80℃的寬溫度調節范圍，濕度控制精度達 20% - 98% RH，溫度波動度≤±0.5℃，均勻度≤±2℃，同時支持粉塵、淋雨等復合環境模擬（需搭配附加模塊），全面覆蓋充電樁戶外使用的極限場景 —— 從北方冬季的嚴寒低溫，到南方夏季的高溫高濕，再到西北干旱地區的沙塵環境，均可精準復現。
此外，設備搭載的多通道數據采集系統，可實時監測充電樁內部 30 個以上關鍵點位的溫度、電壓、電流數據，配合高清監控與遠程操控功能，能連續記錄數天甚至數周的測試過程，為耐使用性分析提供完整數據鏈。
二、充電樁耐使用性測試核心流程：從預處理到全工況驗證
（一）測試前準備：確保樣品與設備處于最佳狀態
測試前需完成兩項關鍵準備工作。一是樣品預處理：將待測試充電樁在標準環境（25℃，50% RH）下靜置 48 小時，排空內部殘留濕氣，檢查充電槍接口、電纜絕緣層、控制面板等部件是否完好，記錄初始性能參數（如額定充電功率、輸出電壓范圍、待機功耗）。二是設備校準與調試：使用標準溫度計、濕度計對試驗箱內部傳感器進行校準，誤差需控制在 ±0.3℃以內；根據測試需求安裝粉塵噴射裝置或淋雨系統，調試風道循環速率，確保艙內環境均勻性達標。
同時，需搭建安全防護體系：在試驗箱內設置過載保護、漏電保護、高溫報警裝置，充電樁與外部供電系統之間加裝隔離變壓器，防止測試過程中因設備故障引發安全事故。
（二）核心測試項目：覆蓋充電樁關鍵使用場景
1. 高低溫循環測試：驗證溫度劇變下的穩定性
該測試模擬充電樁在晝夜溫差大或季節交替時的使用環境，具體流程為：設定試驗箱從 -30℃（保持 4 小時，模擬冬季夜間低溫）→以 2℃/min 的速率升溫至 60℃（保持 4 小時，模擬夏季正午高溫）→再以 2℃/min 的速率降溫至 -30℃，完成 1 個循環，共進行 10 個循環。
測試過程中，每小時記錄一次充電樁的充電性能：在 60℃高溫階段，檢測其是否因元器件過熱觸發保護機制，充電功率衰減是否超過 15%；在 -30℃低溫階段，重點驗證充電樁的啟動能力 —— 關閉設備后靜置 1 小時，重新啟動時需在 5 分鐘內正常輸出電壓，且充電槍插拔力變化不超過初始值的 20%。若 10 個循環后，充電樁無部件開裂、線路老化，性能衰減控制在 10% 以內，則判定該項測試合格。
2. 恒定濕熱測試：考核高濕環境下的可靠性
針對南方梅雨季節或沿海高濕地區，設定試驗箱溫度為 40℃，相對濕度為 90% RH，持續測試 168 小時（7 天）。期間每日對充電樁進行 3 次功能性檢測：連接新能源汽車模擬負載，測試其在 30%、60%、100% 額定負載下的輸出穩定性；檢查控制面板顯示屏是否出現水霧、按鍵是否失靈；用絕緣電阻表測量電纜與外殼之間的絕緣電阻，數值需保持在 100MΩ 以上（500V 直流電壓下）。
測試結束后，拆解充電樁內部模塊，觀察電路板是否有腐蝕、焊點是否脫落。若無電氣故障且絕緣性能未下降，則證明其在高濕環境下具備良好耐使用性。
3. 粉塵與低溫復合測試：模擬惡劣戶外環境
部分地區充電樁需同時應對低溫與沙塵，此時需開啟步入式試驗箱的粉塵附加模塊。設定溫度為 -20℃，粉塵濃度為 80mg/m3（符合 GB/T 4208 中 IP5X 防塵等級要求），持續測試 96 小時。每 24 小時檢查一次充電槍接口是否進入粉塵，清理后測試插拔密封性；運行充電樁滿負載充電 2 小時，監測內部風扇是否因粉塵堵塞導致散熱不良，壓縮機（若有）是否出現異常噪音。
若測試后充電樁仍能正常充電，且內部關鍵部件無粉塵堆積引發的故障，則滿足惡劣戶外環境的使用需求。
三、測試結果分析與應用：指導產品優化與質量管控
通過步入式大型試驗箱的多維度測試，可精準定位充電樁耐使用性短板。例如，若高低溫循環測試中出現充電功率驟降，可能是內部電容在低溫下容量衰減，需更換耐低溫的高分子電容；恒定濕熱測試后絕緣電阻下降，可能是電纜接頭密封膠老化，需改用耐濕熱的硅橡膠密封材料。
對于生產企業，測試數據可用于優化產品設計：針對北方市場的充電樁，可增加加熱模塊防止低溫啟動故障；針對沿海市場，需加強電路板防腐處理。同時，測試報告也是產品通過行業認證（如 CQC 認證、歐盟 CE 認證）的關鍵依據，確保充電樁符合國家《電動汽車充電基礎設施技術要求》等標準。
此外，長期跟蹤測試數據還能為充電樁運維提供參考 —— 通過分析不同環境下的故障概率，可制定針對性的維護計劃，如在高濕地區每半年檢查一次絕緣性能，在沙塵地區每季度清理一次散熱通道，進一步延長充電樁使用壽命。
步入式大型試驗箱以其全尺寸、多環境的模擬能力，為充電樁耐使用性測試提供了 “一站式" 解決方案。通過科學的測試流程與精準的數據采集，不僅能保障充電樁在復雜環境下的運行可靠性，更能推動新能源充電設施行業向更高質量、更耐用的方向發展，為新能源汽車產業的普及奠定堅實基礎。
