復層式溫濕度試驗箱工作原理
結構組成

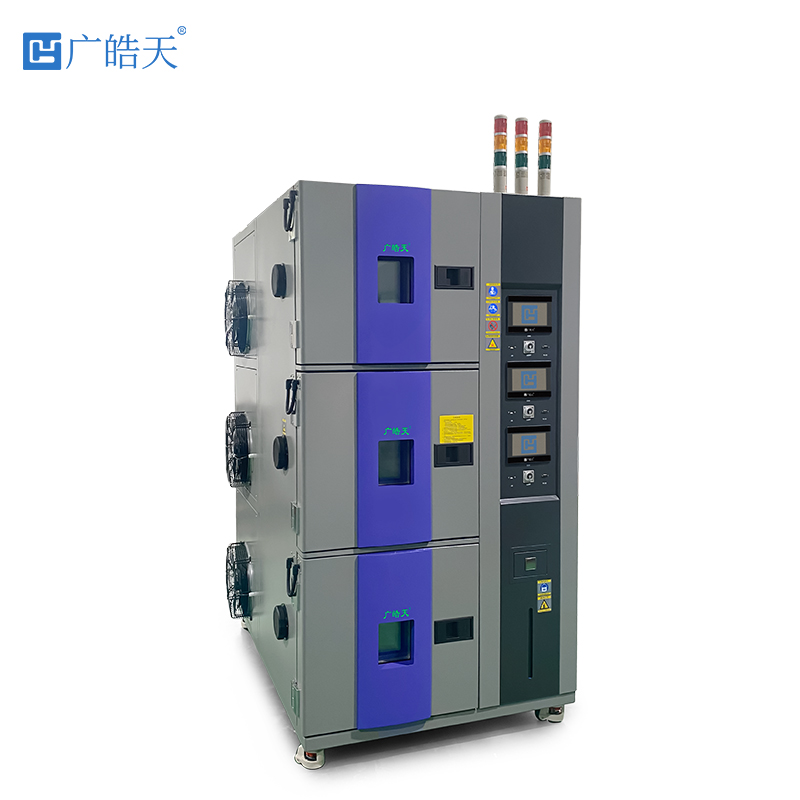

復層式溫濕度試驗箱一般由雙層或三層獨立的試驗空間組成。以常見的三層結構為例，箱體整體框架采用高強度鋼材制造，保障穩固性。各層內外箱體間填充有聚氨酯泡沫、玻璃纖維棉等高效保溫材料，可有效降低層與層之間以及箱體與外界的熱量交換，維持各層溫濕度穩定。內箱體多選用 SUS304 或 SUS316 不銹鋼材質，因其具備出色的耐腐蝕性，能適應高濕、高低溫等嚴苛環境，且表面光潔，便于清潔維護，避免污染物對試驗結果產生干擾；外箱體通常為冷軋鋼板經靜電噴涂處理，既美觀又防銹。各層均配備獨立的溫濕度控制系統、加熱制冷系統、氣流循環系統以及數據采集系統。
溫濕度控制機制
氣流循環系統
為保證各層內溫濕度均勻分布，試驗箱每層都設有獨立的氣流循環系統。該系統由多翼式離心風機、風道、導流板等構成。風機提供動力，驅動空氣在箱內循環流動?？諝庀攘鹘?jīng)溫濕度處理單元（即加熱、制冷、加濕、除濕裝置），被調節至目標溫濕度后，經導流板引導，均勻吹向樣品放置區域。例如，中層的氣流循環系統可將箱內不同位置的溫度差異控制在 ±1℃以內，濕度差異控制在 ±3% RH 以內，確保試驗樣品處于一致的溫濕度環境，有效提升測試結果的準確性與可靠性。
汽車密封條測試流程
測試樣品準備
樣品選取：從生產線上隨機抽取具有代表性的汽車密封條樣品，涵蓋不同車型、材質（如三元乙丙橡膠 EPDM、硅橡膠等）、結構設計以及生產批次的密封條，以確保測試結果能全面反映該類產品的實際性能水平。
參數記錄：詳細記錄每個密封條樣品的各項參數，包括材質成分、硬度、拉伸強度、扯斷伸長率、壓縮變形率、初始密封性能（如密封壓力、泄漏率等）、尺寸規格以及制造工藝等信息。這些參數將作為后續測試數據分析的基礎，用于評估密封條在溫濕度沖擊前后的性能變化。
安裝固定：將密封條樣品按照實際安裝方式穩固地安裝在測試箱內專用的模擬安裝支架上，確保安裝牢固且安裝姿態與實際使用時一致，避免因安裝不當對測試結果產生影響。同時，在密封條關鍵部位布置溫度傳感器和濕度傳感器，與數據采集系統相連，實時記錄密封條在測試過程中的溫濕度變化。
測試參數設定
根據汽車密封條實際使用環境和相關行業標準（如 ISO 16750 - 4 等），結合復層式溫濕度試驗箱的功能，設定如下測試參數：
高溫高濕層：溫度設定為 85℃，濕度設定為 95% RH，模擬熱帶高溫高濕環境。保持該溫濕度條件進行 1000 小時的連續測試，期間每隔 100 小時對密封條進行一次性能檢測。
低溫低濕層：溫度設定為 - 40℃，濕度設定為 10% RH，模擬寒帶低溫干燥環境。同樣保持該溫濕度條件進行 1000 小時的連續測試，每 100 小時檢測一次密封條性能。
常溫常濕層（對照組）：溫度設定為 23℃，濕度設定為 50% RH，作為性能對比的基準環境。在整個測試周期內持續監測密封條性能，用于對比其他兩層極限環境下密封條的性能衰減情況。
測試過程
高溫高濕測試：在高溫高濕層，將試驗箱溫度和濕度升至設定值并穩定后，將密封條樣品放入。每隔 100 小時，利用拉力試驗機測試密封條的拉伸強度和扯斷伸長率，使用硬度計測量硬度變化，通過密封性能測試裝置檢測密封壓力和泄漏率等密封性能指標。同時，觀察密封條外觀是否有變形、起泡、開裂、脫膠等異常現象，并記錄相關數據和現象。
低溫低濕測試：在低溫低濕層，當試驗箱達到設定的低溫低濕條件并穩定后，放入密封條樣品。同樣每 100 小時，采用相應測試設備對密封條的各項性能指標進行檢測，特別關注密封條在低溫下的柔韌性變化，如是否出現脆化、斷裂等情況，記錄測試數據和外觀變化。
對比監測：在常溫常濕層，持續監測密封條各項性能指標，確保其性能穩定，作為評估其他兩層測試結果的參照標準。同時，對比不同層間密封條性能變化的差異，分析溫濕度對密封條性能的影響規律。
測試后恢復與評估
完成溫濕度沖擊測試后，將密封條樣品從試驗箱中取出，放置在標準環境（溫度 25℃、相對濕度 50% RH）下恢復 24 小時。然后再次使用測試設備全面測量密封條的各項性能參數，與測試前的初始參數以及測試過程中的數據進行對比，評估密封條在經歷不同溫濕度環境后的性能恢復情況。通過對測試數據的系統分析，繪制出密封條在不同溫濕度工況下的性能變化曲線，如拉伸強度衰減曲線、硬度變化曲線、密封性能變化曲線等。結合密封條外觀檢查結果，綜合評估其耐溫濕度性能以及性能穩定性是否符合相關行業標準。若測試結果未達標，深入分析原因，可能是材料耐溫濕度性能不足、結構設計不合理、制造工藝存在缺陷等，并針對性地提出改進建議，如選用更優質的耐溫濕度材料、優化密封條結構設計、改進制造工藝等，以提升汽車密封條在復雜溫濕度環境下的可靠性和耐久性。
